作為硬件工程師，我們不止要了解器件的基本特性，更要懂每個器件的運行條件，那么關于MOS管的SOA區，我們了解多少呢?下面讓我們來詳細了解一下。
什么是MOS管的SOA區，有什么用？

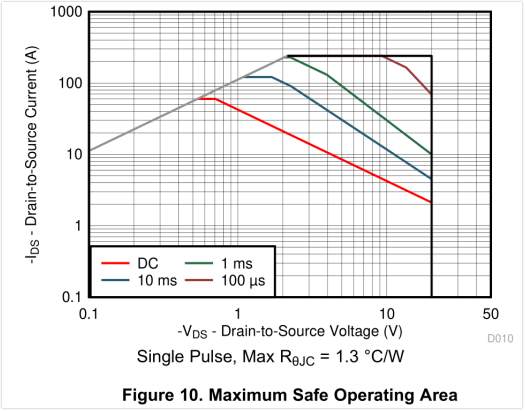

SOA區指的是MOSFET的安全工作區，其英文單詞是Safe Operating Area。也有一些廠家叫ASO區，其英文單詞是Area of Safe Opration，總之，兩者是一個意思，下面我們統一稱為SOA區。一般MOSFET都會(huì )給出SOA這個曲線，SOA區就是指的是曲線與橫縱坐標軸圍成的面積區域。如下圖所示，這是TI的PMOS型號CSD25404Q3的安全工作區曲線圖：

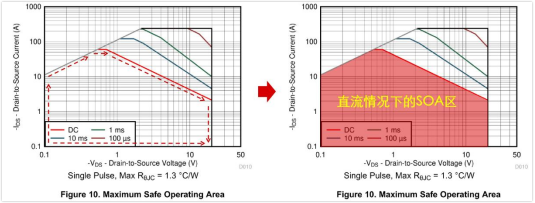

安全工作區指的就是曲線與橫軸（ Vds）和縱軸（Ids）所圍成的面積，如下圖，我們評估直流的時候，安全工作區就看DC這條線與坐標軸圍成的面積。
我們現在大抵知道了SOA是啥東西，那么它有什么用呢？顧名思義，SOA區——安全工作區，就是用來評估MOS管工作狀態是否安全，是否有電應力損壞的風險的。只要使用的條件（電壓、電流、結溫等）不超出SOA圈定的區域，MOSFET必然能夠按照我們想象的那樣，任勞任怨的持續運行，反之，則可能燒掉。SOA圖形是一個非常有用的圖形，特別在一些熱插拔，電機驅動，開關電源等用到開關MOS的場合。因為這些場合，MOS在開通或關斷的切換過程中，瞬間功率可能是很高的，如果超過SOA區，那么就有風險。
2、SOA曲線的幾條限制線的意思？

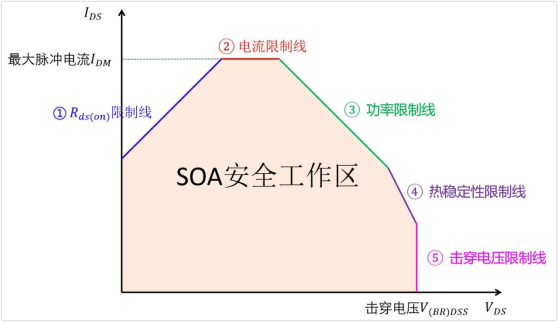

在我見過的SOA曲線圖，有兩種：一種由4條限制線組成，一種由5條限制線，其中5條限制線里面多包含了：熱穩定性限制線。我們就直接介紹有5條限制線的SOA曲線吧，5條限制線的理解了，4條限制線的也就理解了。如下圖SOA示意圖，SOA由Rds(on)限制線，電流限制線，功率限制線，熱穩定限制線，擊穿電壓限制線組成。
